Grafy

Vytvořte odpovídající graf k následující tabulce:

Zadání:

Cílem tohoto úkolu je upravit graf tak, aby zobrazoval všecna potřebná data a aby odlišným způsobem zobrazoval globální charakteristiku (např. Okresní průměr) se kterou jsou v grafu ostatní data porovnávána.

Dále bude potřeba vytvořit tři makra, která budou podle potřeby měnit data v datové oblasti grafu tak, aby bylo možno rychle střídat globální charakteristiku (Okresní, Krajský a Státní průměr).

Upřesnění:

• V grafu schází data SPGŠ Boskovice. Přidejte je do grafu. Pořadí řad v grafu pak upravte takto:
  G Boskovice, VOŠ Boskovice, SPGŠ Boskovice, G Blansko, G Brno
• Vlastnosti objektů grafu nastavte podle ukázky. Dodržte zejména následující:
  Upravte minimum, maximum a jednotku osy hodnot.
  Pro řadu Okresní průměr (Krajský průměr, Státní průměr) použijte spojnicový graf.
  Legendu umístěte pod graf.
  Ostatní vlastnosti objektů vhodně zvolte podle vlastního uvážení.
• Zaznamenejte makro s názvem Kraj (makro bude uloženo v aktuálním sešitu). Makro zkopíruje data z tabulky Globální charakteristiky tak, aby nedošlo ke změně formátování v cílové oblasti.
• Podobně zaznamenejte makra Okres a Stát (budou kopírovat data z příslušných oblastí.
• Pro spuštění maker vytvořte tlačítka s texty Okres, Kraj a Stát (viz obrázek).

Grafická úprava 1

Grafická úprava 2

Graf stáhnout a přejmenovat na graf.xlsm

Manipulace s grafem:

• Záměna řádků a sloupců - klik do grafu > Nástroje grafu > Návrh > Zaměnit řádek za sloupec
• Záměna řádků a sloupců - klik do grafu > Nástroje grafu > Návrh > Vybrat data > Oblast dat grafu (sem nejprve vložit i transponovaná data SPGŠ)
• Záměna řádků a sloupců - klik do grafu > Nástroje grafu > Návrh > Přidat prvek grafu
• Záměna řádků a sloupců - klik do grafu > Nástroje grafu > Návrh > Rychlé rozložení
• Záměna řádků a sloupců - klik do grafu > Nástroje grafu > Návrh > Změnit typ grafu
• Záměna řádků a sloupců - klik do grafu > Nástroje grafu > Formát > Aktuální výběr > Formátovat výběr
• Záměna řádků a sloupců - klik do grafu > Nástroje grafu > Formát > Uspořádat > Podokno výběru

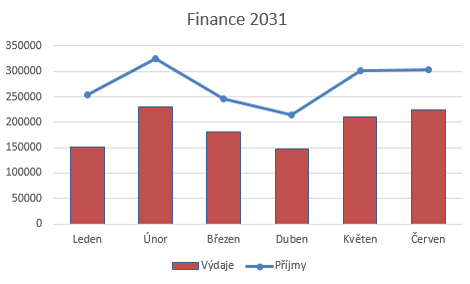

Kombinovaný graf

Hodnoty jedné z řad se výrazně liší od ostatních řad. Spojnice řady prakticky splývá s osou kategorií.

Pro tuto řadu použijeme vedlejší osu hodnot (zobrazena v pravé části grafu).

Vedlejší osa hodnot má jiné měřítko než hlavní osa hodnot.

Nastavení:

• Označit příslušnou řadu > Nástroje grafu > Formát > Aktuální výběr > Formátovat výběr > Možnosti řady > Přepnout vedlejší osa (neumožní výběr jiného grafu pro datovou řadu)
• Označit příslušnou řadu > PTM > Změnit typ grafu řady > Vyberte typ grafu a osu pro datovou řadu
• Označit příslušnou řadu > Nástroje grafu > Návrh > Změnit typ grafu > Vyberte typ grafu a osu pro datovou řadu
